廂式板框壓濾機(也稱廂式壓濾機，是板框壓濾機的主流改進型)是工業固液分離領域常用設備，核心原理是通過“加壓過濾”實現懸浮液(如污水、污泥、漿液等)中固體顆粒與液體的分離，廣泛應用于養殖污水、化工、礦業、食品加工等場景。其工作原理可拆解為結構基礎、過濾流程、核心優勢三部分，具體如下：

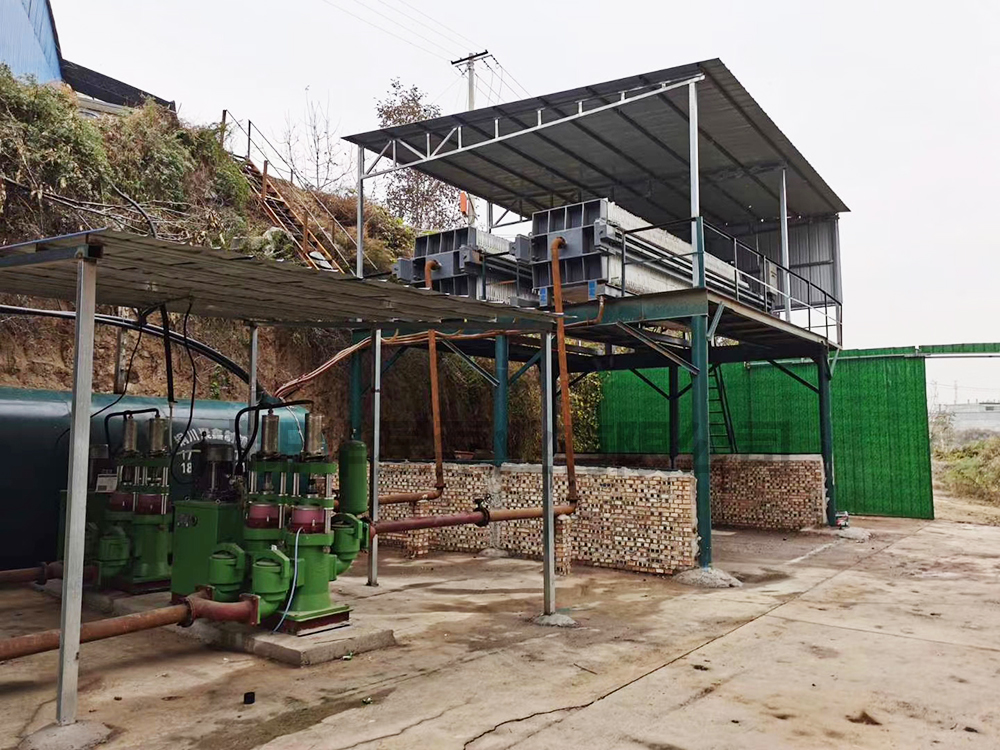

陜西華星佳洋裝備制造有限公司生產的廂式壓濾機用在洗沙場
一、核心結構：實現 “密封 + 加壓” 的基礎
廂式壓濾機的結構圍繞 “如何讓懸浮液在密閉空間內受壓、并通過濾布截留固體” 設計，核心部件包括：
| 部件 | 作用 |
|---|---|
| 廂式濾板 | 核心承壓部件，多為聚丙烯材質（耐腐、輕便），板中間有凹陷的 “濾室”（存儲截留的固體），濾板兩側有濾布卡槽；多塊濾板疊加后，相鄰濾板的濾室形成密閉的 “過濾腔”。 |
| 濾布 | 過濾介質，覆蓋在濾板表面，僅允許液體（濾液）通過，截留懸浮液中的固體顆粒（形成濾餅）；濾布材質根據物料特性選擇（如滌綸、錦綸，耐酸 / 耐堿 / 耐磨）。 |
| 壓緊機構 | 提供密閉壓力的動力源，分 “手動壓緊”（小型）、“機械壓緊”（絲杠）、“液壓壓緊”（大型，主流）；通過推動濾板組貼合，確保過濾腔無泄漏。 |
| 進料口 / 出液口 | 進料口位于濾板組一側，將高壓懸浮液泵入過濾腔；出液口在濾板底部或側面，收集通過濾布的濾液（分 “明流”—— 肉眼可見濾液、“暗流”—— 濾液集中收集，防污染）。 |
| 卸餅機構 | 過濾完成后，用于拉開濾板、脫落濾餅的部件（如液壓拉板、鏈條拉板，自動化機型常用）。 |
二、工作流程：四步完成 “固液分離”
廂式壓濾機的運行是 “加壓進料→濾液分離→濾餅壓實→卸餅清理”** 的循環過程，核心是 “利用外部壓力(柱塞泵等進料泵提供)推動懸浮液，強制通過濾布實現分離”，具體步驟如下：

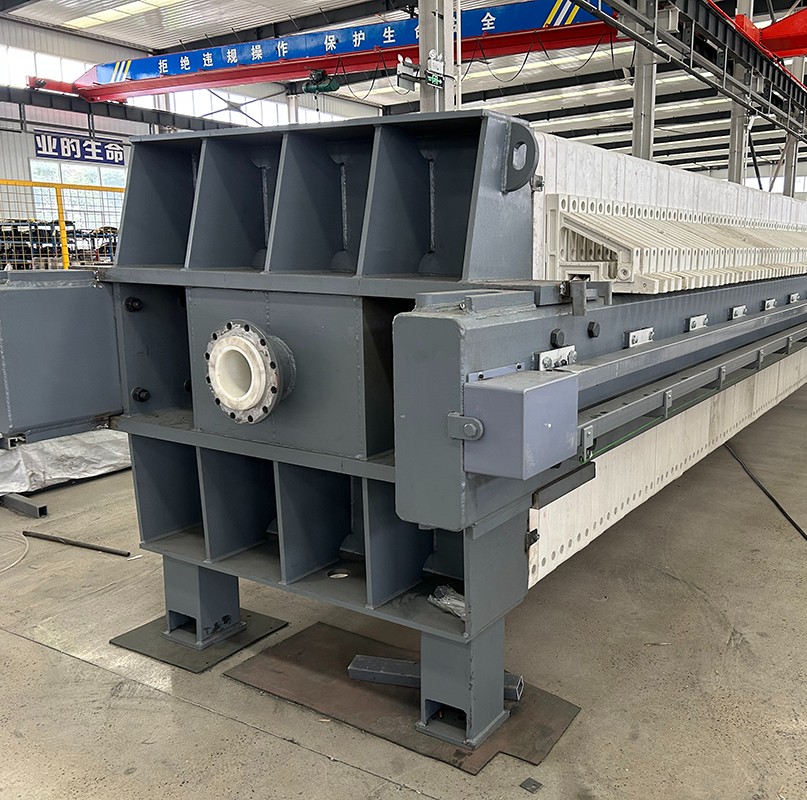

陜西華星佳洋裝備制造有限公司生產的廂式壓濾機 500平米
1. 壓緊濾板，形成密閉過濾腔
啟動壓緊機構(以液壓壓緊為例)：液壓油缸推動 “壓緊板”，將多塊廂式濾板沿導軌緊密貼合;相鄰濾板的密封面(多為橡膠密封圈)相互擠壓，形成無泄漏的密閉空間 —— 過濾腔(每?jī)蓚€(gè)濾板之間的空間就是一個獨立的過濾單元，所有過濾腔連通，總?cè)莘e決定單次濾餅產量)。
2. 第二步：高壓進料，強制過濾(核心環節)
通過高壓進料泵(如柱塞泵) 將待處理的懸浮液(如養殖污水中的污泥、化工漿液等)從進料口泵入過濾腔：

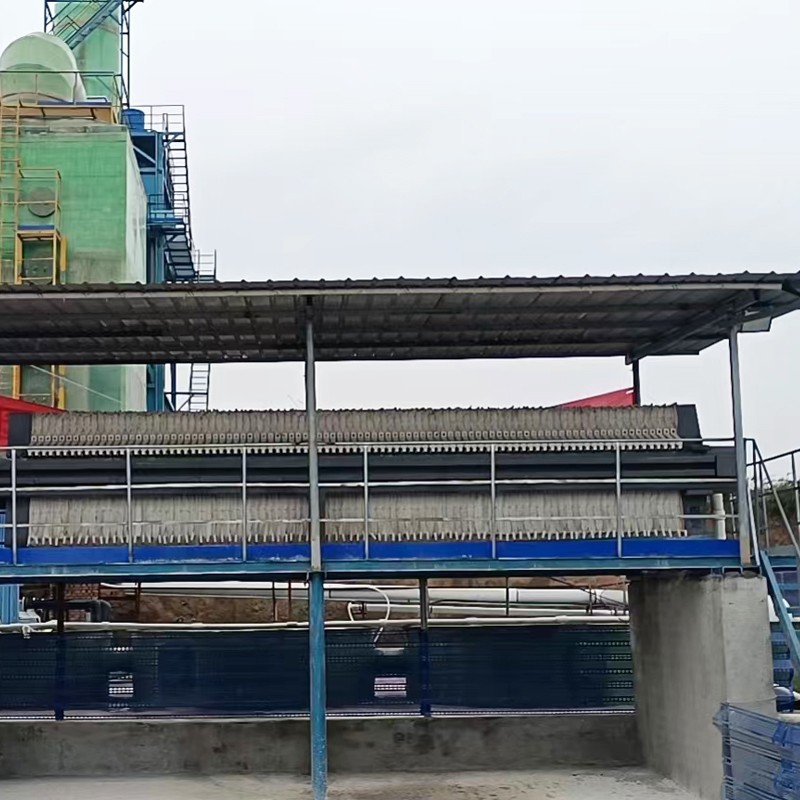

陜西華星佳洋裝備制造有限公司生產的廂式壓濾機 在脫硫污水處理現場
懸浮液在泵的高壓作用下(壓力通常 0.6-2.0MPa，根據物料粘度調整)，充滿整個過濾腔;
由于濾布的 “截留作用”，懸浮液中的固體顆粒被濾布擋住，逐漸在濾室內堆積，形成 “濾餅”;
而懸浮液中的液體(濾液)則通過濾布的孔隙，進入濾板上的 “濾液通道”，從出液口排出(明流機型可觀察濾液清澈度，判斷過濾效果)。
3. 第三步：保壓壓實，降低濾餅含水率
當過濾腔中的濾餅堆積到一定厚度(濾餅填滿濾室，進料壓力明顯上升)，進入 “保壓階段”：
保持進料泵壓力或啟動 “二次壓榨”(部分機型有，如隔膜濾板機型：向?yàn)V板內的隔膜腔注入高壓水 / 氣，擠壓濾餅);
進一步擠壓濾餅中的間隙水，降低濾餅含水率(如養殖污泥濾餅含水率可從 95% 以上降至 60%-80%，便于后續運輸或資源化利用，如堆肥、焚燒);
保壓時間根據物料特性調整(如粘性大的污泥需更長保壓時間)，直到濾液排出量大幅減少(接近無濾液流出)，過濾完成。
4. 第四步：松開濾板，卸餅清理
過濾結束后，依次完成：
泄壓：關閉進料泵，打開排氣 / 泄壓閥，釋放過濾腔內的殘余壓力;
松板：壓緊機構反向運行，拉動壓緊板，使多塊濾板依次松開;
卸餅：通過卸餅機構(如拉板小車)逐塊拉開濾板，堆積在濾室內的濾餅因重力或震動脫落，落入下方的接料裝置(如皮帶輸送機、料斗);
清理：人工或自動清理濾布表面殘留的濾餅(若濾布堵塞，需沖洗或更換)，準備下一輪過濾循環。
三、核心優勢：為何適用于高固廢懸浮液處理?
過濾效率高：依賴高壓進料(柱塞泵提供穩定壓力)，強制懸浮液通過濾布，相比真空過濾機，分離速度更快，尤其適合高粘度、高含固率的物料(如養殖污泥、礦山尾礦漿);
濾餅含水率低：保壓階段或隔膜壓榨功能可進一步擠壓濾餅，減少濾餅中的水分，降低后續處理成本(如運輸、干燥);
適應性強：濾板材質(聚丙烯、鑄鐵等)和濾布類型可根據物料特性(酸、堿、溫度、顆粒大小)定制，適用范圍廣;
操作靈活：可手動、半自動或全自動控制(大型機型多為全自動，減少人工干預)，單次處理量可通過濾板數量調整(濾板越多，過濾腔總?cè)莘e越大)。
