全自動拉板廂式壓濾機是一種高效、自動化程度高的固液分離設備，在化工、礦山、污水處理、食品加工等行業應用廣泛。它在傳統廂式壓濾機的基礎上，集成了自動拉板、自動卸料、自動清洗等功能，大幅提升了生產效率和操作便捷性。以下是其詳細介紹：
陜西華星佳洋裝備制造有限公司生產的全自動拉板廂式壓濾機
一、基本結構
全自動拉板廂式壓濾機的核心結構由以下部分組成，各組件協同實現自動化操作：
機架：包括止推板、壓緊板、橫梁，用于支撐濾板和提供壓緊力，保證濾室的密封。
濾板與濾布：濾板為廂式結構(雙面凹進，組合后形成濾室)，表面有溝槽用于引導濾液流出;濾布覆蓋在濾板表面，作為過濾介質，截留固體顆粒。

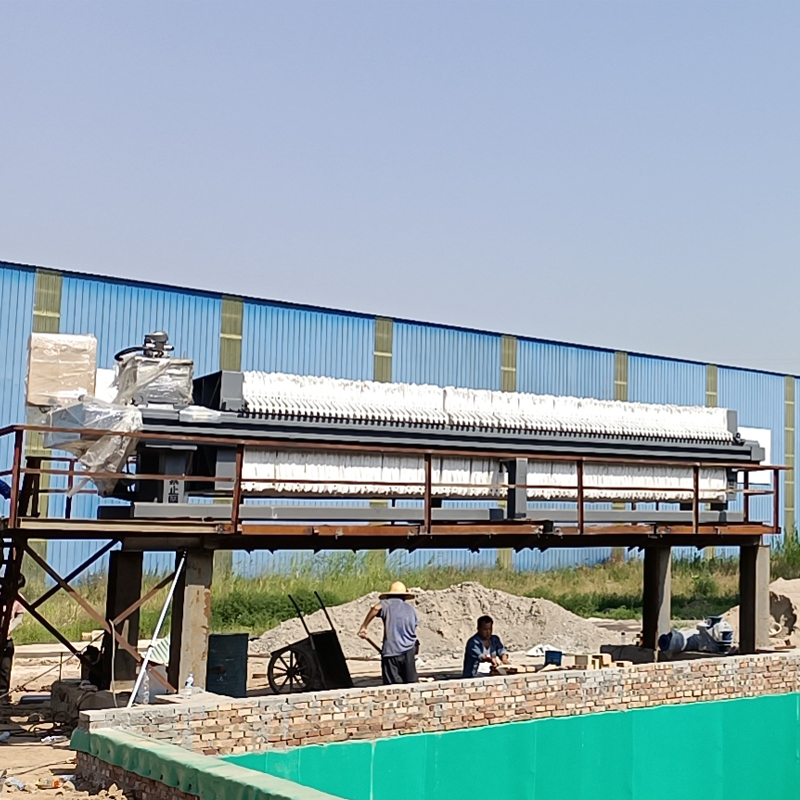

陜西華星佳洋裝備制造有限公司生產的全自動拉板廂式壓濾機使用現場
自動拉板系統：由電機、鏈條(或液壓缸)、拉板小車等組成，可按設定程序自動完成濾板的拉開、合攏動作，替代人工操作。
液壓系統：提供壓緊力，使濾板緊密貼合形成密封濾室;過濾結束后，液壓系統泄壓，配合拉板系統完成卸料。
控制系統：采用 PLC 控制柜，可通過觸摸屏設定參數(如過濾時間、拉板速度、洗滌程序等)，實現全自動運行，也支持手動操作模式。
輔助系統：部分設備配備自動清洗裝置(如高壓水槍清洗濾布)、濾餅輸送裝置(如皮帶輸送機)，進一步提升自動化程度。
二、工作流程
全自動拉板廂式壓濾機的工作過程無需人工干預，主要包括以下步驟：
壓緊濾板
液壓系統驅動壓緊板前進，將所有濾板緊密壓緊在止推板與壓緊板之間，濾板之間形成密封的濾室。
進料過濾
物料通過進料泵(如柱塞泵)從止推板的進料口壓入濾室，在壓力作用下，液體穿過濾布進入濾板溝槽，經濾液出口排出;固體顆粒被截留形成濾餅，充滿濾室。

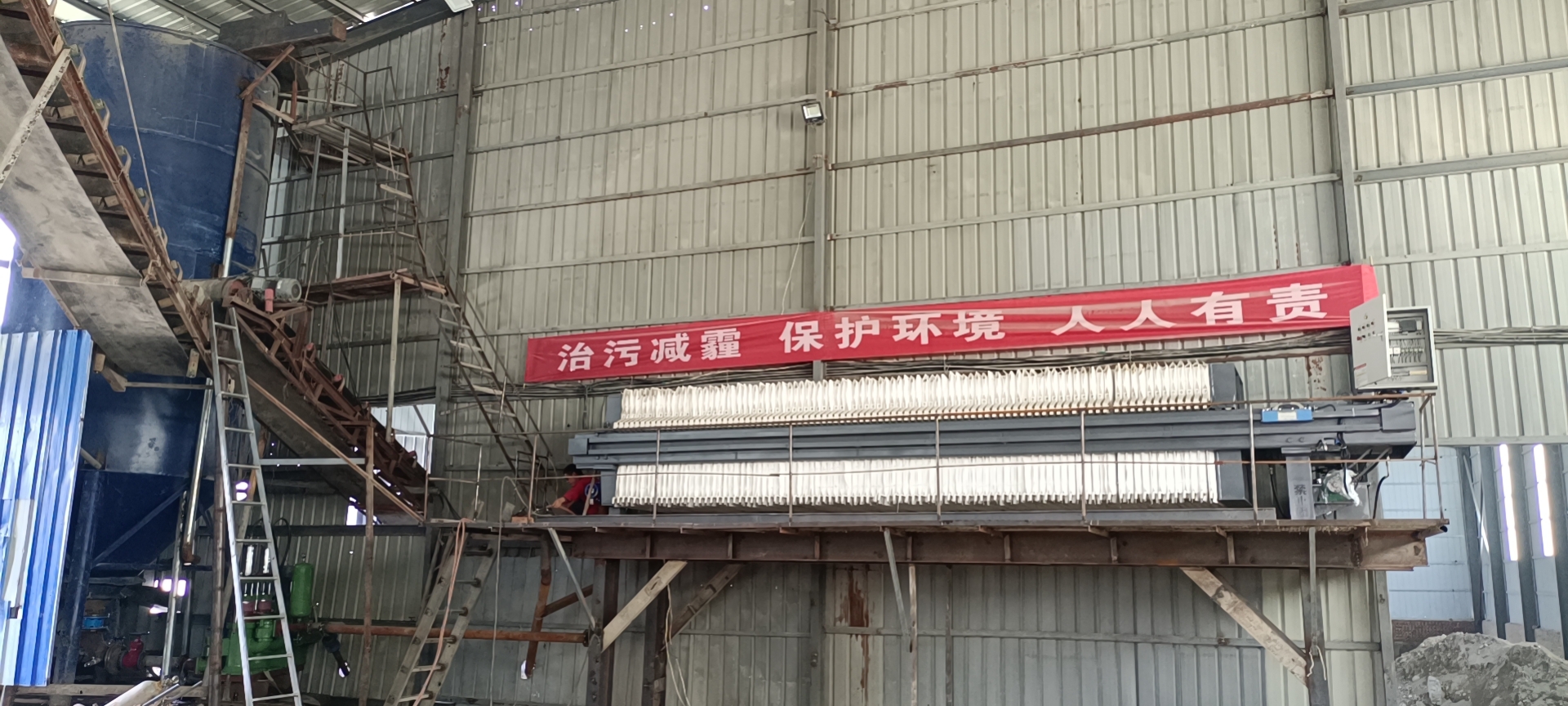

陜西華星佳洋裝備制造有限公司生產的全自動拉板廂式壓濾機使用現場
(可選)洗滌與吹濾
若需洗滌濾餅，開啟洗滌泵，洗滌液按設定路徑(如明流、暗流)穿過濾餅，去除殘留濾液;
洗滌完成后，可通入壓縮空氣吹濾，減少濾餅中的水分。
自動拉板卸料
過濾結束后，液壓系統泄壓，壓緊板后退;自動拉板系統啟動，按順序?qū)V板逐一拉開，濾餅在重力作用下脫落，完成卸料。部分設備的拉板系統可實現 “分組拉板”，提高效率。
復位準備
卸料完成后，拉板系統將濾板重新合攏，設備回到初始狀態，等待下一次過濾循環。
三、核心優勢
自動化程度高：全程無需人工操作，減少人力成本，避免人工操作的不穩定性(如濾板壓緊不均、拉板力度不當?shù)?。
效率提升：自動拉板速度可調(通常每分鐘可拉 10-20 塊濾板)，且可連續循環作業，相比手動壓濾機效率提升 30% 以上。
操作安全：通過遠程控制和防護裝置，避免操作人員與物料(尤其是有毒、腐蝕性物料)直接接觸，降低安全風險。
過濾效果穩定：PLC 控制系統精確控制壓力、時間等參數，保證每批次濾餅含水率、純度一致，適合規?；a(chǎn)。
適應性強：可根據物料特性(如粘度、顆粒大小、腐蝕性)調整濾板材質(如聚丙烯、鑄鐵、不銹鋼)和濾布類型，滿足不同行業需求。
四、適用場景
工業廢水處理：如化工廢水、電鍍廢水、印染廢水等，分離污泥并回收清水。
礦山行業：處理礦漿(如金礦、銅礦、煤礦)，分離礦物顆粒與水。
食品與醫藥：過濾淀粉漿、中藥渣、發酵液等，要求設備衛生級材質(如不銹鋼)和嚴格的密封性。
環保工程：市政污泥脫水、垃圾滲濾液處理等，實現固廢減量化。
五、選型與維護要點
選型依據：根據物料處理量、過濾壓力(通常 0.6-2.0MPa)、濾餅含水率要求，選擇合適的濾板尺寸(如 800×800mm、1000×1000mm)和數量(決定濾室總?cè)莘e)。
日常維護：
定期檢查濾布磨損情況，及時更換破損濾布(避免濾液渾濁);
清潔濾板表面和溝槽，防止殘留物堵塞影響密封;
維護液壓系統(如更換液壓油、檢查密封件)，保證壓緊力穩定;
定期校準控制系統，確保程序運行準確。
全自動拉板廂式壓濾機通過自動化技術解決了傳統壓濾機 “費工、低效、操作繁瑣” 的問題，是現代工業固液分離的主流設備之一，尤其適合對生產連續性和標準化要求高的場景。
